電力設備測量變壓器繞組的直流電阻是出廠、交接和預防性試驗的基本項目之一，也就是變壓器日常試驗和故障后的重要檢查項目。在進行變壓器直流電阻測量時需要注意哪些事項呢？首先我們理解什么是變壓器直流電阻測量。

   《規程》中規定變壓器繞組直流電阻的測量是在大修時、無勵磁分接開關變換分接頭后，經出口短路和1-3年1次等必試項目。通過直阻測量，可以檢查引線的焊接或連接質量、繞組有無匝間短路或開路以及分接開關的接觸是否良好等情況。

   1. 測量變壓器繞組時，應注意記錄測量時的溫度，對于新安裝好尚未帶電運行的變壓器，應將變壓器上層溫度作為變壓器繞組的溫度。在線圈溫度穩定的情況下進行測量，要求變壓器油箱上、下部的溫度之差不超過5℃。且為了與出廠及歷次測量的數值比較，應將不同溫度下測量的直流電阻換算到同一溫度，以便于比較。
   2. 由于變壓器線圈存有電感，測量時的充電電流不太穩定，一定要在電流穩定后再計數，提高一次回路直流電阻測量的正確性和準確性。必要時需采取縮短充電時間的措施。
   3. 感應電勢的影響會使測量結果出現分散性，大型變壓器之相繞組由于磁路有聯系，當測完一相而測量一相時，由于試驗接線和順序混亂，會使前一相的充電電勢和兩相的感應電勢相反，根據楞次定律和法拉第電磁感應定律，此感應電勢產生的感應電荷必將影響其充電電流，從而導致測量的電阻發生變化，由于測量順序的分散及不確定性，從而引起測量結果誤差及分散性。
   4. 剩磁的影響：剩磁會對充電繞組的電感值產生影響，從而使測量時間增長，從而對測量產生影響。同時大型變壓器絕緣采用夾層絕緣較多，由于剩磁存在，在做變壓器局部放電等試驗時會出現局部強電場。造成故障，因此對大型變壓器繞組進行直流電阻測量時應控制充電電流在1.0A左右，從而減小剩磁。

   5. 引線電阻對各相繞組直流電阻的影響：由于變壓器各相繞組的引線長短不同，可能導致其不平衡率超標，其中a、c兩相繞組的直流電阻受引線的影響最大。引線和套管導桿或分接開關之間連接不緊，都可能導致變壓器直流電阻不平衡超標。

   6. 導線質量對繞組直流電阻的影響：某些變壓器繞組的導線的銅和銀的含量低于國家標準規定限額。并且有些導線截面尺寸偏差不同，都可能導致繞組直流電阻不平衡超標。
   7. 分接開關接觸不良造成變壓器直流電阻超標。
   8. 繞組斷股
   變壓器運行中受到短路電流沖擊后易發生斷股，從而導致其直流電阻不平衡率超標。此時及時 測量其直流電阻可及時發現故障，及時檢修。

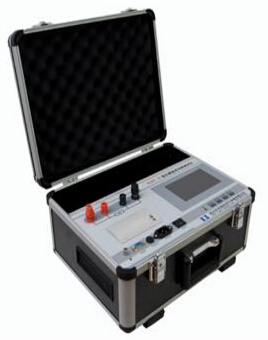

   武漢華電高HZC-X系列直流電阻測試儀專門用于測試變壓器、電機、互感器等感性設備的直流電阻。儀器操作簡單，測試全過程由軟件控制完成，測試數據穩定快速準確，具有完善的反電勢保護功能和現場抗干擾能力，適用于配電變壓器到大型電力變壓器等電力設備的直流電阻測試。
