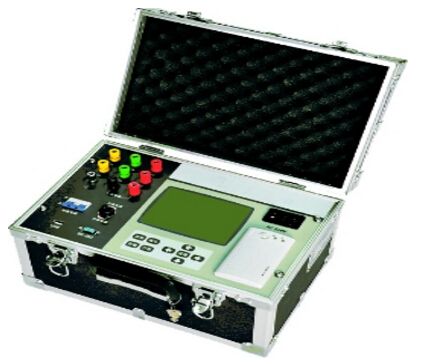

變壓器短路阻抗測試儀

    接線圖低電壓短路阻抗測量是常規試驗項目中的基本項目，比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，根據其變化大小，可以初步估計繞組變形程度。變壓器在短路電流沖擊后與最初測試的低電壓短路阻抗變化不應大于2%。路阻抗測試儀是我公司研制的，用于現場和試驗室條件下對35KV級及以上主變壓器進行低電壓短路阻抗測量的儀器。本文只要介紹路阻抗測試儀吃的接線圖介紹。

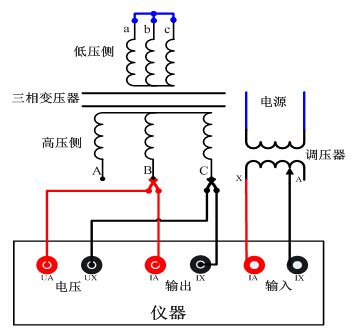

    1.加壓繞組為“Y”型三相變壓器試驗BC相接線圖

    分別對高壓測AB、BC和CA加壓，低壓短接。加壓側兩接組為Yn形時，可按Y形接線組的方式進行分相試驗。也可以把電壓施加到A、N相（B、C兩相開路），B、N（A、C兩相開路），C、N（A、B兩相開路）進行單相試驗。

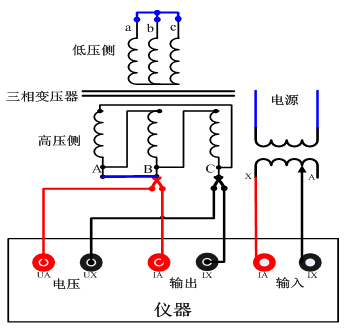

    2、加壓繞組為“D”型三相變壓器試驗BC相接線圖

    與上圖類似：測量AB時短接AC電壓加到AB之間，測量CA是短接BC電壓加到CA之間

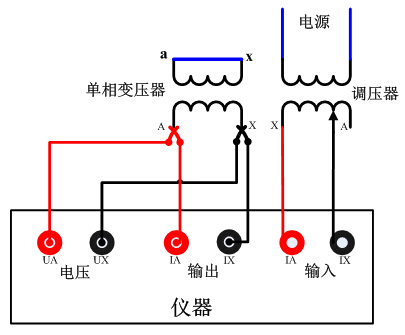

    3、單相變壓器試驗接線圖：

有變壓器短路阻抗測試儀信息咨詢、技術資料等歡迎致電：027-87771780 或
