      變壓器繞組變形測試如何進行試驗接線？本文主要介紹了變壓器繞組變形測試進行試驗接線方法。進行變壓器繞組變形測試時的外部接線示意圖如圖1所示。變壓器繞組變形測試儀（頻響法）的“信號”和“輸入”端通過“輸入測量阻抗”將掃頻電壓信號輸入“被試變壓器”繞組的末端，“被試變壓器”繞組首端的電壓信號通過“輸出測量阻抗”輸入的測試儀“輸出”端。變形儀的“接地”、“被試變壓器”的外殼和鐵心一起接地。筆記本電腦通過USB通訊線或則網絡與測試儀的“通訊”口連接，實現對采集儀器的控制。

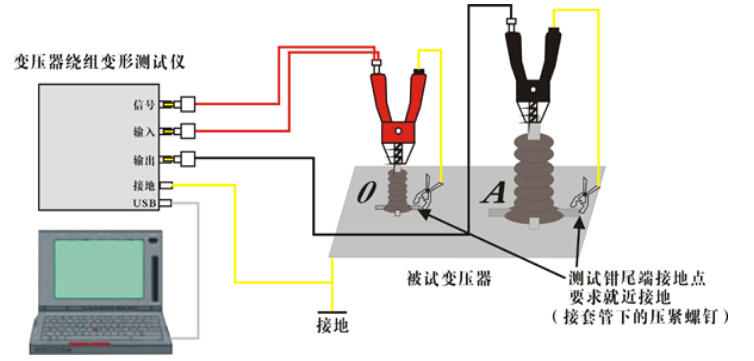

圖1  變壓器繞組變形測試的外部接線示意圖

      變壓器繞組的接線方式，繞組變形頻率響應測試的掃頻信號建議從繞組的末端注入，首端輸出，非被試繞組懸空。根據變壓器的不同接線組別，繞組變形測試的接線方式也不同。注：掃頻信號輸入阻抗對應采集儀器的紅色接線鉗，掃頻信號輸出阻抗對應采集儀器的黑色接線鉗。

      1.YN接線

      掃頻信號輸入阻抗接于中性點O，掃頻信號輸出阻抗分別接在A、B、C上。這種測量方法，可以將非測量相上接收到的干擾信號由信號發(fā)生器上的低阻抗來吸收。如圖1.1所示。

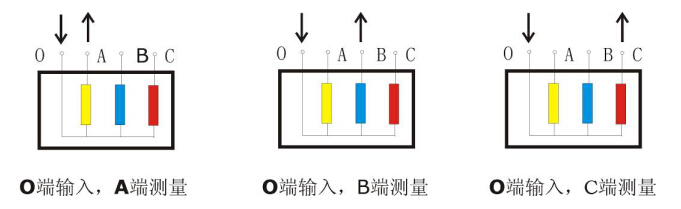

圖1.1  YN接線

       2.Y接線
      由于中性點未引出，應按以下方式接線，如圖1.2所示。
      輸入阻抗接于A，輸出阻抗接在B測試。
      輸入阻抗接于B，輸出阻抗接在C測試。
      輸入阻抗接于C，輸出阻抗接在A測試。

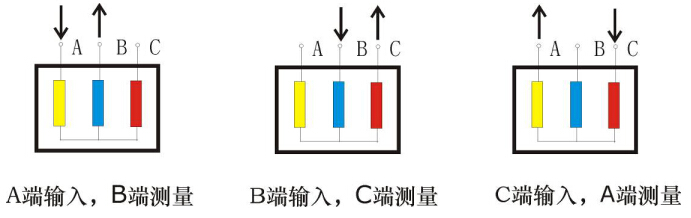

圖1.2 Y接線

      3.內連接Δ接線

      內連接Δ接線繞組的接線方式如圖1.3所示。

      輸入阻抗接于c，輸出阻抗接在a相，代表a相。

      輸入阻抗接于a，輸出阻抗接在b相，代表b相。

      輸入阻抗接于b，輸出阻抗接在c相，代表c相

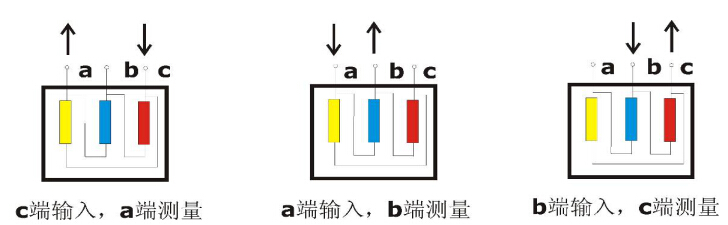

圖1.3 內連接Δ接線

      由于內連接Δ接線非測量的兩個繞組串聯后并聯在回路中，理論上說對測試過程是有影響的。如果衰減超過10dB后，則可以認為非測量線圈的影響可以忽略。

      4.外連接Δ接線

      如果繞組解開測量的接線方式如圖1.4所示。如果不解開連接，可以看作內連接Δ接線。

      輸入阻抗接于x，輸出阻抗接在a相，代表a相。

      輸入阻抗接于y，輸出阻抗接在b相，代表b相。

      輸入阻抗接于z，輸出阻抗接在c相，代表c相。

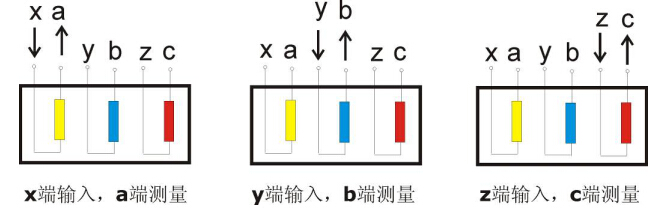

圖1.4 外連接Δ接線

      5.有平衡繞組的變壓器
      對于有平衡繞組的變壓器，測試時必須解開接地。如圖1.5所示。

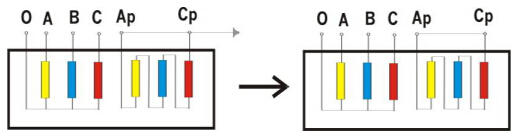

圖1.5  平衡繞組接線

      變壓器繞組變形試驗的注意事項

      (1)必須在完全連接好接線后再開始儀器電源。

      (2)儀器的接地線必須和被試變壓器的鐵心和外殼連接在一起
