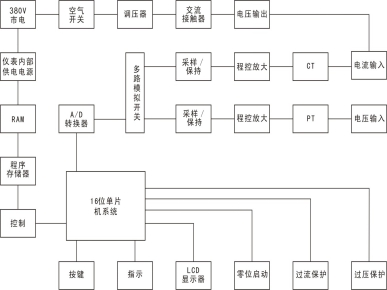

原理框圖

變壓器數顯控制臺的工作原理

變壓器數顯控制臺測量線路包括一路電流測量回路和一路電壓測量回路。

電流測量回路包括微電流零阻抗CT、程控放大電路和采樣電路。

電壓測量回路包括PT隔離信號采集電路，程控放大電路和采樣電路。

由16位單片機運用計算機數字化實時采集方法，通過測量電壓信號幅值，根據電壓比例關系，可推算出高壓測電壓值，通過測量電壓信號幅值與設定電壓值進行比較實現自動計時的功能，根據電流比例關系，可計算出設備輸出的電流大小，通過測量電流／電壓信號幅值與設定值進行比較實現過流／過壓保護的功能。

變壓器數顯控制臺基本操作

1、計時觸發電壓

改變撥碼開關的前三位數字來設定計時觸發電壓值，例如需要“35KV”計時，請將撥碼開關的數位撥到“035”，其中“35”表示試驗變壓器高壓側電壓。

2、過壓保護

根據計時觸發電壓的大小來設定電壓保護值，計時觸發電壓值的1.1倍即為電壓保護的動作值 。過壓保護后，為防止試驗變壓器瞬間斷電帶來的過電壓，設備過壓保護只是發出聲光信號，并不切斷儀器對試驗變壓器的供電及試驗變壓器的高壓輸出。出現過壓保護后，先將調壓器回到零位，再按下“分閘”按鈕，將關閉電源開關。

3、過流保護

撥碼開關的后兩位為過流保護的設定值，設定值為低壓側電流值， 例如，過流保護值設定為“10”時，儀器在低壓側電流達到10A后，設備自動切斷輸出電壓，起到保護設備及被試品的作用。此時調壓器回到零位后過流指示燈熄滅，零位指示燈亮，設備可以繼續工作。

4、零位啟動

為了保護被試品，試驗變壓器應從“0V”開始升壓.當調壓器處于零位狀態時，按“合閘”按鈕，接觸器合閘，儀器有輸出，當調壓器處于非零位狀態時，儀器按“合閘”按鈕，儀器無法合閘也沒有輸出。
